万能网络模拟器unetlab (四)Web界面操作

由于UNetLab在2016年3月发布了新的1.0版本,在WEB界面上操作有较大不同。若您使用的是新版本,请移步该文章:万能网络模拟器unetlab (四)Web界面操作(1.0版本)

首先需要保证当前计算机与UNetLab能够正常通信

从浏览器中输入UNetLab的IP地址,打开UNetLab的首页。在左侧输入用户名密码,并点击login登陆。默认的用户名密码为admin/unl

unl-login





可以看到登入后主页分为以下几个部分:

unl-homepage

1、目录区,显示当前所在工作目录及当前目录中子目录的列表。该工作目录的根目录即为unl机的/opt/unetlab/labs/目录。双击下方的目录名称即可定位到相应目录,若目录中有拓扑,即在2区域显示。

2、文件区,显示当前工作目录中的拓扑文件。一般情况下拓扑扩展名为.unl。双击下方的拓扑文件名即可查看相应拓扑文件,相关信息会与6区域显示。

3、顶部导航,可以引导至UNetLab官网的帮助及论坛

4、菜单栏,可以返回当前主页(HOME),显示当前模式可执行的操作(ACTIONS),显示用户信息(USERS),显示当前服务器实例信息(STATUS)以及登出当前用户(LOGOUT)

5、在各个模式点击菜单ACTIONS后,会弹出当前模式可执行的操作,比如点击Add a new folder可以在当前工作目录下建立一个新的子目录。如图所示,填入目录名称后点击add即可创建目录

unl-addfolder

点击Add a new lab可以在当前工作目录下建立一个新的拓扑。如图所示。填入相应信息后点击ADD即可建立拓扑。此处Name Version Author为必填项。比如我这里建立了一个name为test,其他都填1的拓扑

unl-addlab

6、文件描述区,显示了选定文件的详细信息以及打开拓扑文件的open按钮,现在暂时不点。





点击USERS可以管理用户登陆信息。点击actions中的相关选项可以新建用户或删除选定的用户

unl-user

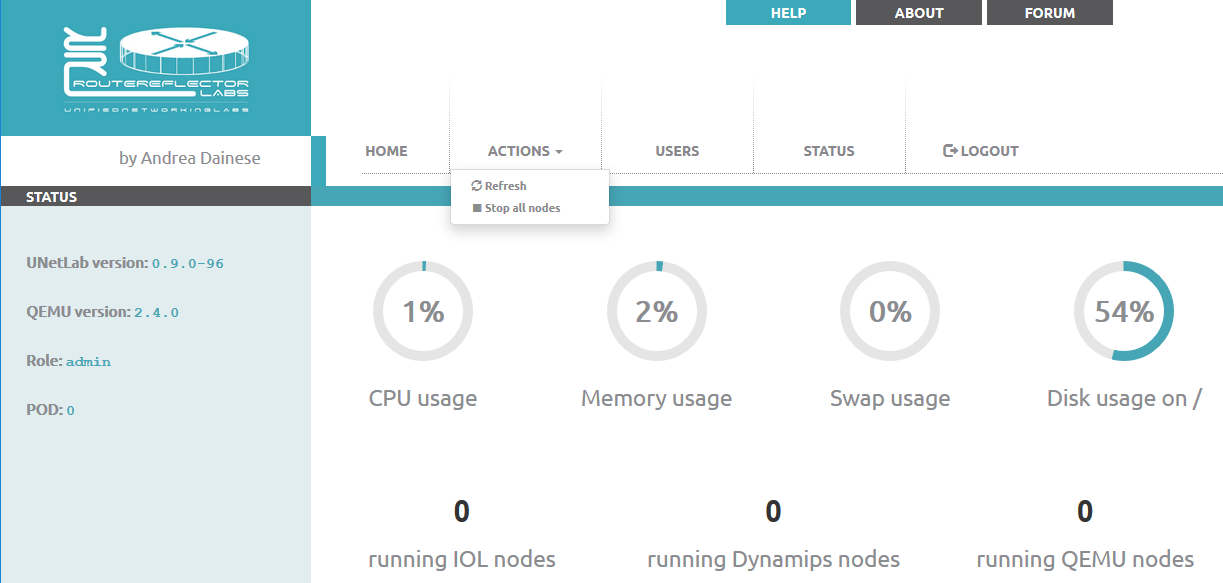

点击STATUS可以查看当前服务器状态。点击actions中的相关选项,可以刷新状态,或者停止所有运行于当前服务器示例上的虚拟设备

unl-status

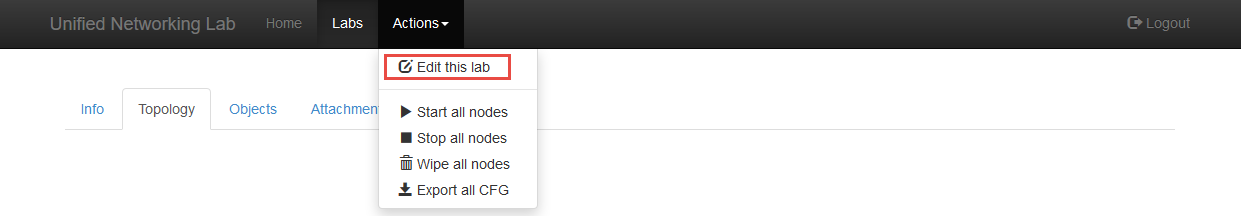

点回到HOME,打开文件,并点击6区域中的OPEN。因为当前拓扑为新建的,打开拓扑后,里面是空白的。所以先点击Actions菜单中的Edit this lab编辑当前拓扑的信息。

unl-editlab

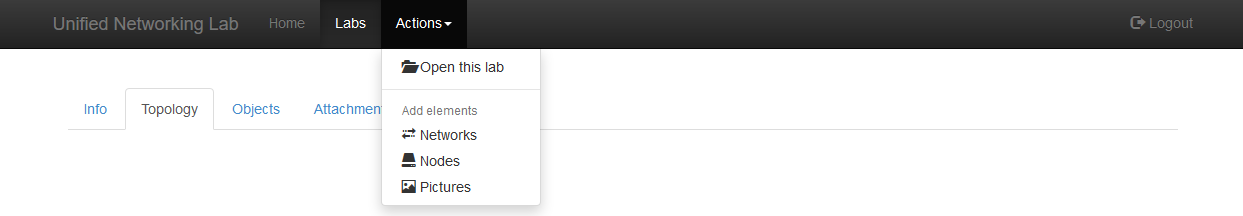

首先点击Actions中的Nodes添加几个节点。

unl-editmod

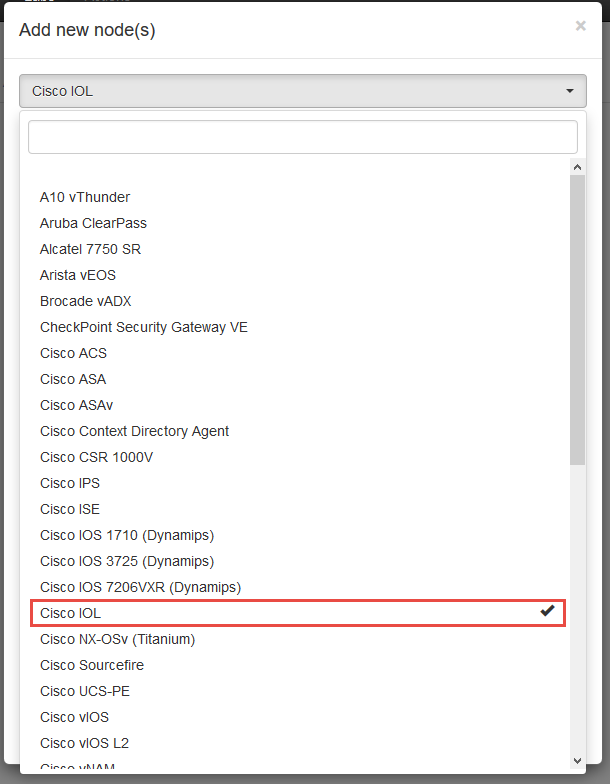

添加三个IOL路由器吧!在下拉菜单中选择Cisco IOL

unl-addnode

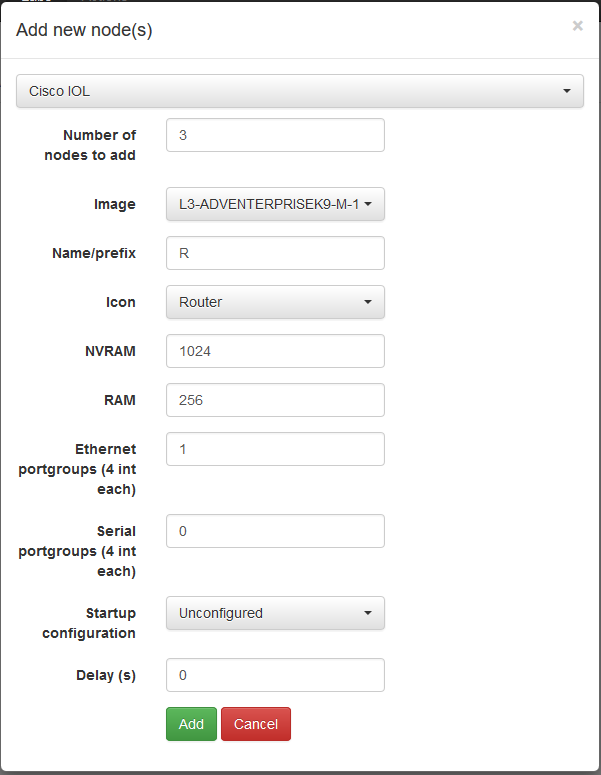

点击后,会出现配置设备信息的内容,本例中要添加三个路由器,故Number of nodes to add填入3,选择好待用的Image,Name/prefix中填入名称前缀,在这里填入R的话,添加的三个路由器将会自动命名为R1 R2 R3。下方可以选择设备图标、NVRAM大小、内存大小。下方可以设定端口组数量,每个端口组为4个端口,比如这里的设置就是说有1个4口以太网端口组,没有串口。设置启动配置文件为空,延迟为0,点击Add添加设备。

unl-addnode-2

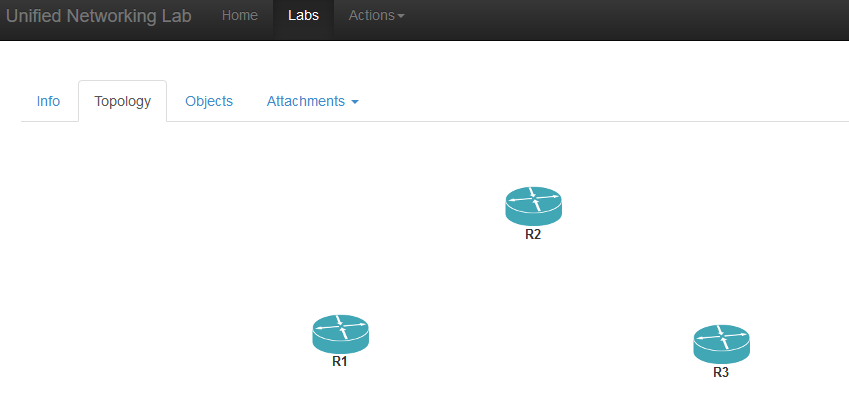

可以看见刚刚添加的三个设备。可以通过鼠标拖动设备在画面中的位置。

unl-topology

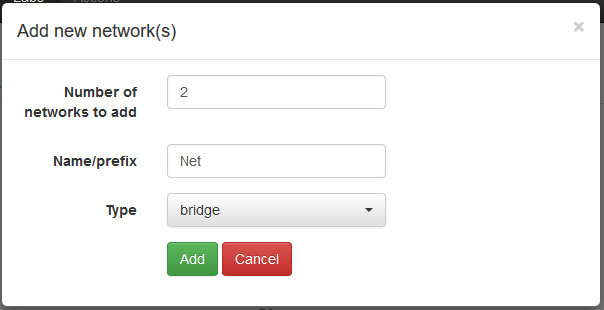

继续点击Actions菜单中的Networks添加网络。和添加节点类似,填入数量和前缀。此处的Type若设置为bridge则为内部设备互联。若要与外部通信,则下方的Type需选择要桥接的网卡名称。点击Add添加网络。

unl-addnet

添加网络后,需要将网络配置到设备上。在设备上右键,点击Interfaces

unl-devmenu

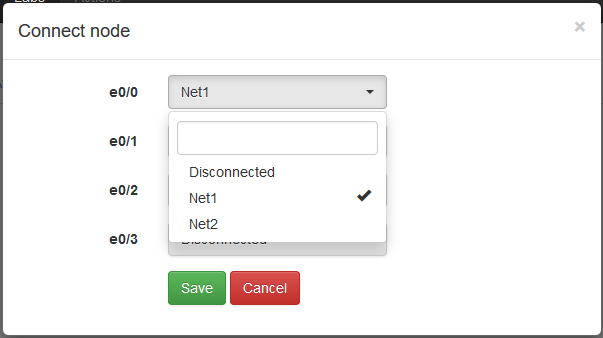

在弹出的窗口中,可以为每个选定的端口分配网络。比如R1的e0/0接口分配为Net1,点击Save保存

unl-devinterface

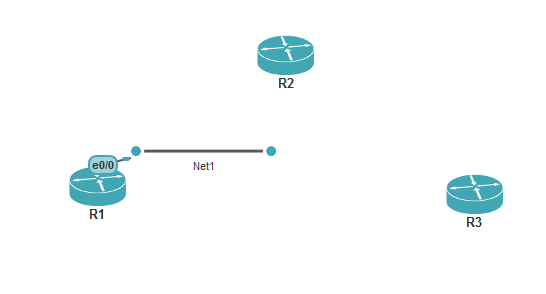

刚刚配置完R1的网络,看上去好像有点诡异。。。

unl-confignet

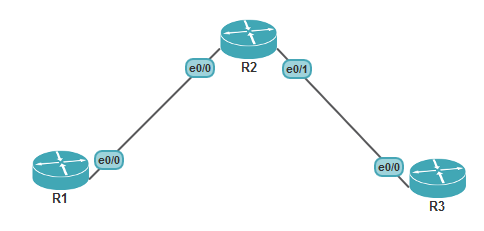

其实把所有的网络都配置完了,看上去就正常多了!

unl-afterconfignet

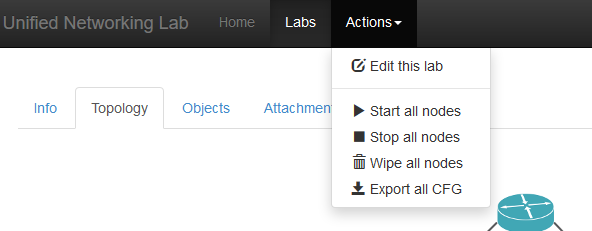

配置完成后,点击Actions菜单中的Open this lab即可保存当前的配置,并加载拓扑。现在回过头来看看这时的Actions菜单。编辑已说过,下方两个分别为启动和停止所有节点。Wipe all nodes的功能是停止所有节点,并清空所有配置。最下方的选项是导出所有配置文件。

unl-actions

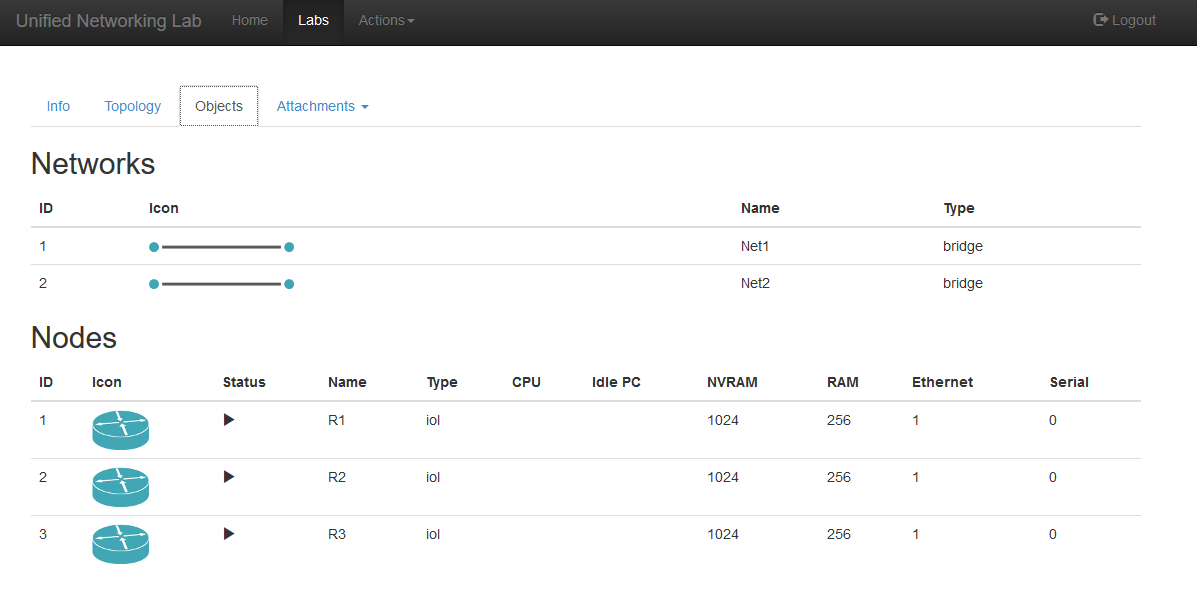

点击Objects选项卡,可以查看当前拓扑内的内容。

unl-labobj

此时在Topology或Objects中点击设备图标,即可自动调用系统中注册到telnet协议和VNC协议的应用程序连接设备。
